产品说明：

本产品用于各个领域中交流额定电压为35kV及以下固定线路中，供输配电能之用，并可代替纸绝缘电力电缆。普通型系列产品符合GB/T12706规定，并与IEC60502规定相一致。阻燃型产品除符合上述标准之外，还需符合GB/T18380.3规定，并与IEC60332-3规定相一致。

用途：

铠装电缆用于各个领域中交流额定电压为固定线路中，供输配电能之用，并可代替纸绝缘电力电缆。普通型系列产品符合GB/T12706规定，并与IEC60502规定相一致。阻燃型产品除符合上述标准之外，还需符合GB/T18380.3规定，并与IEC60332-3规定相一致。其中阻燃型尤其适用于发电站、核电站、石油化工、城市轨道交通、高层建筑等有特殊阻燃要求的固定敷设场合。

产品适用于工频额定电压U0/U*kV为3.6/6、6/6(6/10)、8.7/10(8.7/15)、12/20、18/20(18/30)、21/35、26/35输配电系统。

*U0为电缆中导体与屏蔽间的额定工频电压;U电缆中导体之间的额定工频电压。

●使用特性

1、电缆导体长期允许工作温度90℃。

2、电缆导体短路时最高温度不超过250℃，短路时间最长为5秒。

3、电缆敷设时的电缆本体及环境温度不低于0℃。

4、电缆允许最小弯曲半径：单芯电缆为电缆外径的20倍，多芯电缆为电缆外径的15倍。

5、电缆敷设不受落差限制。

●型号、名称及适用范围

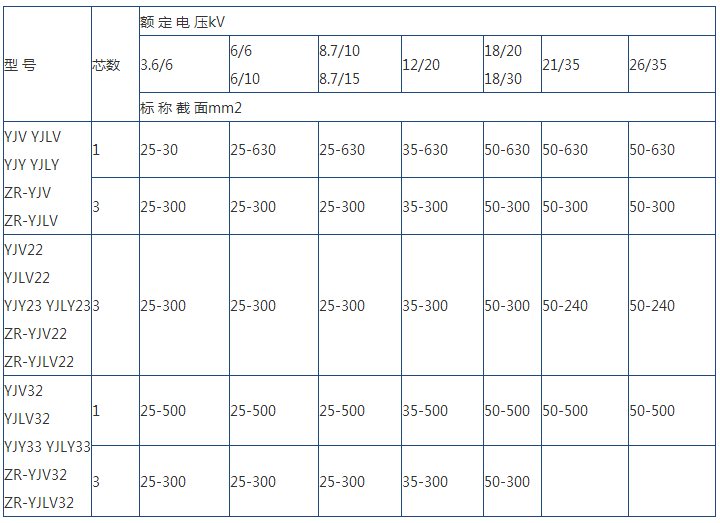

●电缆规格

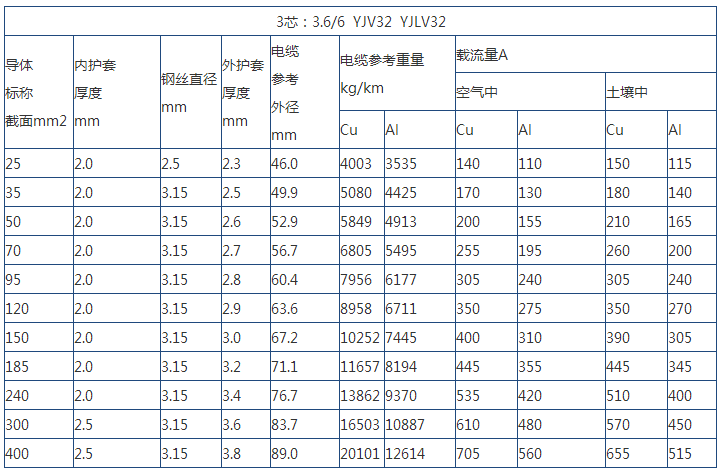

●电缆结构尺寸及载流量

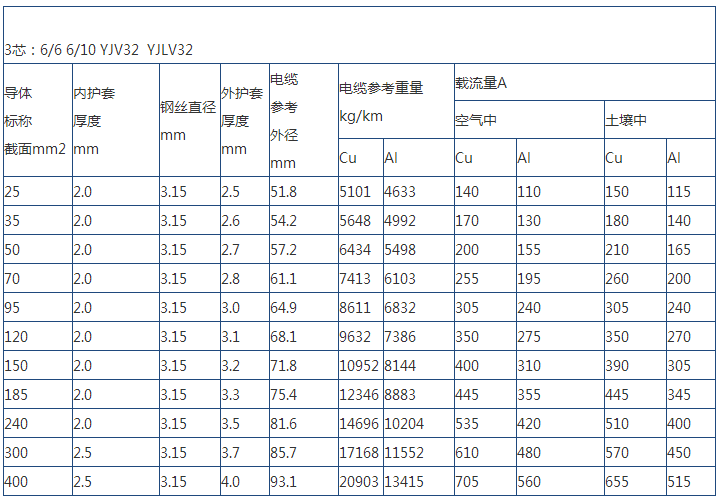

6/6 6/10kV三芯交联聚乙烯绝缘钢丝铠装聚乙烯护套电力电缆

8.7/10 8.7/15kV三芯交联聚乙烯绝钢丝铠装缘聚乙烯护套电力电缆

1、产品用途：本产品适用于额定电压(U0/U)为3.6/6至26/35KV电力线路，供输配电能之用。

2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆。

3、产品使用特性：(1)电缆在环境温度不低于0℃条件下敷设时，无须预先加温。电缆的敷设落差不受限制。(2)电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃;外护层是聚乙烯套的电缆为80℃。(3)线芯短路时(最长持续5S)温度不得超过250℃(4)电缆敷设时的最小弯曲半径规定如下：单芯电缆：20(d+D)±5%;三芯电缆：15(d+D)±5%。式中：D为电缆的实际外径，d为导体的实际外径。

4、产品型号、名称及使用范围

注：一根或二根单芯电缆不允许敷设在铁质管道中。

5、生产范围
