低烟无卤控制电缆

2020-05-12      992


一、低烟无卤阻燃耐火电缆型号的说明

低烟无卤电缆可分为低烟无卤阻燃系列和低烟无卤耐火系列。

低烟无卤电缆是本公司参展法国标准RCCE及NF系列标准,国家标准GB/T18380,GB/T19216,GB/T17651,GB/T17650及国际标准进行生产。

低烟无卤阻燃电缆具有难以着火并具有阻止或蔓延的能力,而且,一旦着火,它具有无卤,低烟,无毒,无腐蚀等特性。适用于如高层建筑,宾馆,医院,地铁,核电站,隧道,发电厂,矿山,石油,化工等。

低烟无卤耐火电缆除满足低烟无卤阻燃电缆的特性外,它还能在火灾条件下满足线路供电的能力。主要用于火灾报警,消防设备,排烟设备,以及紧急通道运输,照明等应急设施的供电线路中需要耐火的场所。

(1)、低烟无卤电缆的阻燃等级

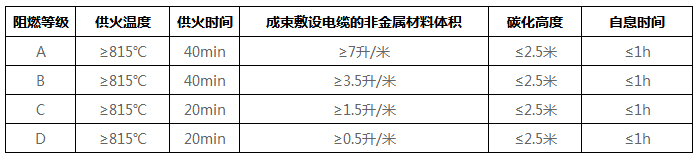

根据GB/T18380.3-2002规定的试验条件,低烟无卤电缆的阻燃等级分为A、B、C、D四个等级。


(2)、低烟无卤电缆绝缘采用不含卤素的交联聚乙烯,护套采用了不含卤素的聚烯烃材

料,所以组成电缆的所有材料都不含卤素。电缆燃烧时释放的烟雾量很少,它不会产生很浓的酸雾,有毒气体,毒性很小。

二、低烟无卤阻燃耐火电缆型号产品表示方法

(1)、低烟无卤电缆型号由燃烧特性代号和电缆型号两部分组成

燃烧特性


材料代号

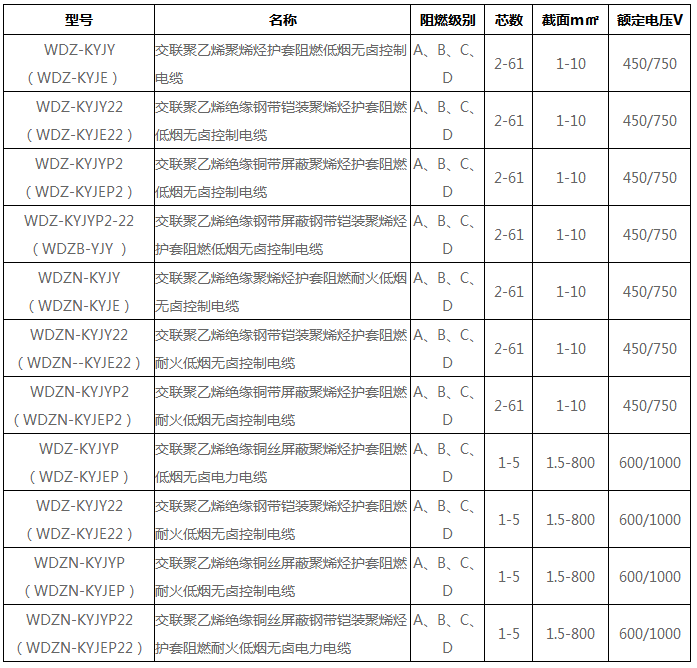

三、电缆的型号及名称。 见表


四、主要性能

1、 低烟无卤阻燃型

1) 阻燃性能应能通过GB18380的成束电缆燃烧试验。试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m,或单根垂直燃烧试验。

2) 卤酸气体释放量试验应能通过GB/T17650.1-1998卤酸气体总量测定∠5mg/g以及GB/T17650.2-19981用测量PH值和电导率来测定气体的酸度(1L水中PH≥4.3 电导率值应不超过10us/mm)

3) 烟密度试验应能通过GB/T17651.2-1998电缆或光纤在特点条件下燃烧的烟密度测定(透光率的较小值≥60%)

4) 导体直流电阻符合GB/T3956的规定

5) 工频耐压试验:电力电缆应经受3500V,5min不击穿。控制电缆应经受3000V,5min不击穿。

6) 应经受-15℃的低温卷绕试验或低温冲击试验,试验后试样表面应无目力可见裂纹。

2、 低烟无卤耐火型

除满足阻燃低烟无卤型的性能以外,其耐火试验应能通过GB/T19216-2003在火焰条件下电缆或光纤的线路完整性试验中的规定,在750℃,90min燃烧,2A熔丝不容断。

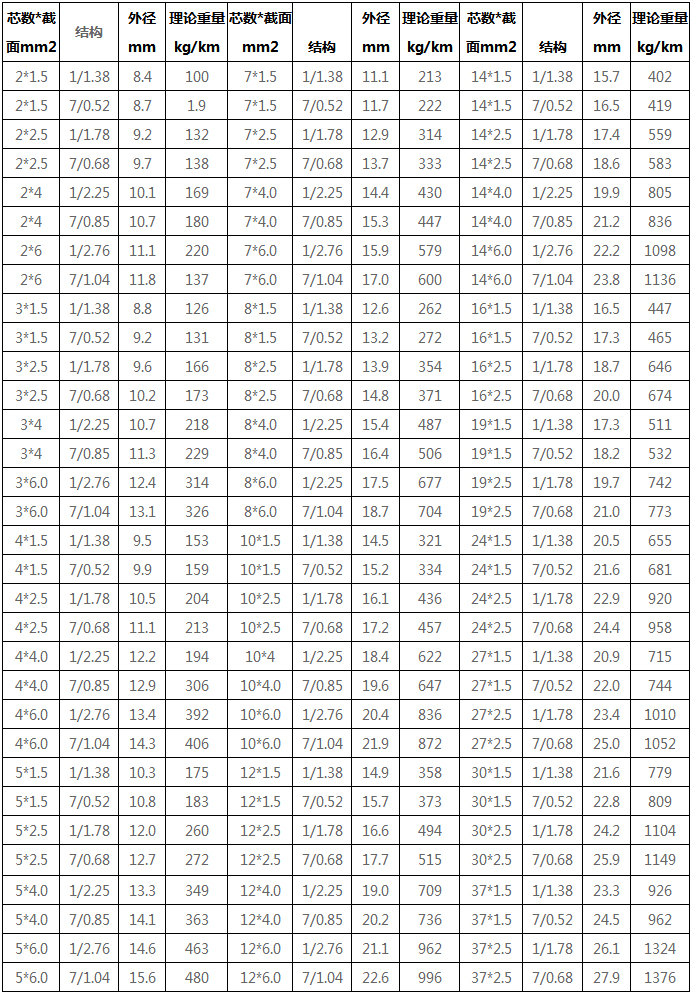

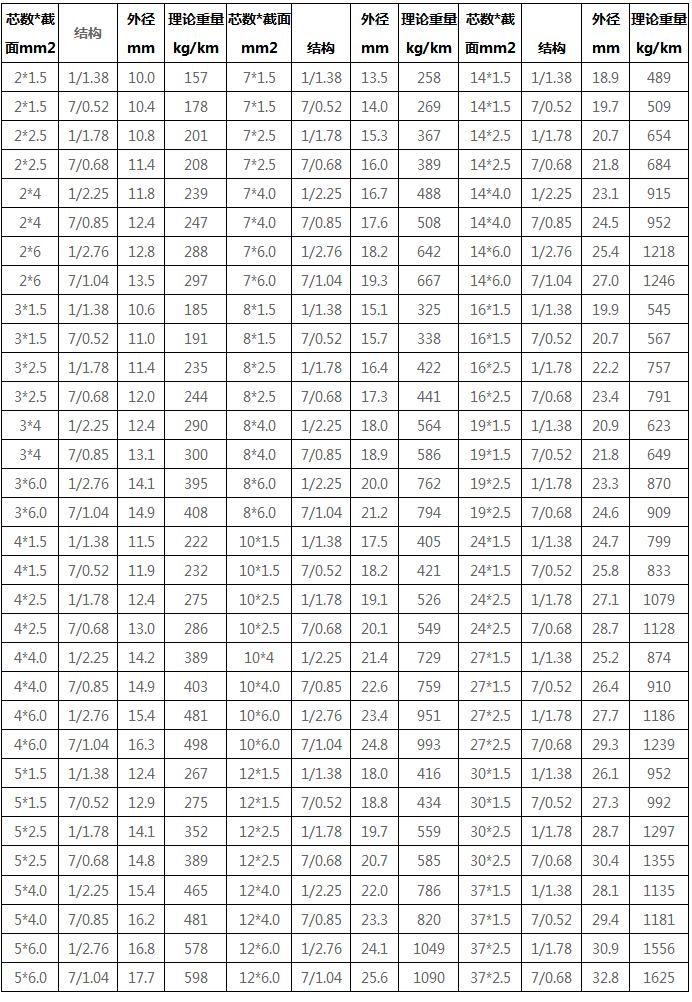

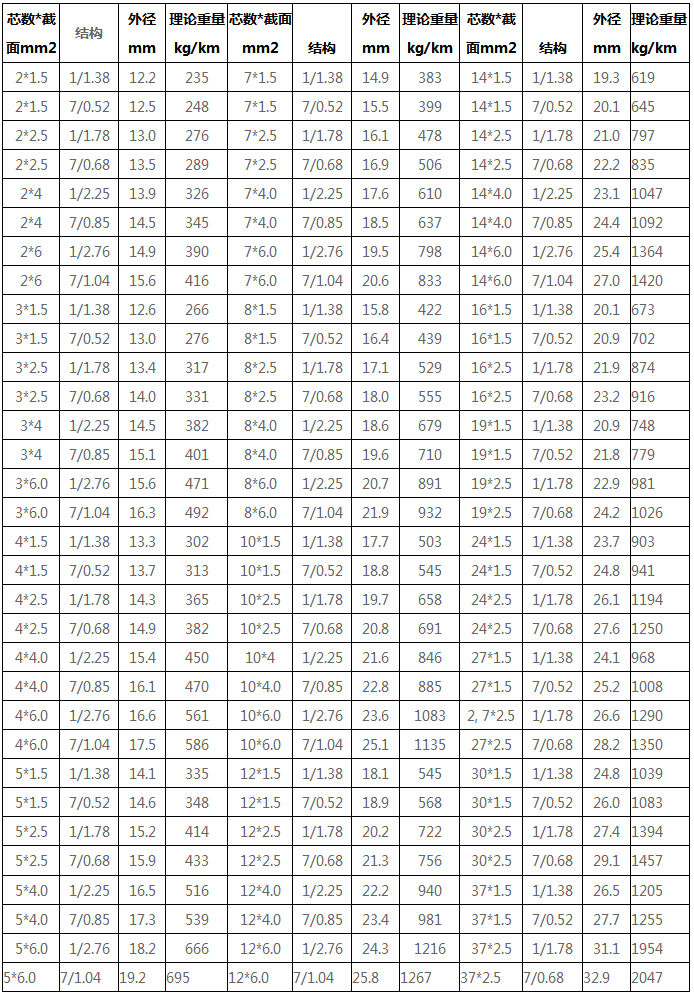

五、电缆的规格及参数数据

WDZ-KYJY交联聚乙烯绝缘聚烯烃护套阻燃低烟无卤控制电缆


WDZ-KYJY22 交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃低烟无卤控制电缆


WDZN-KYJY 交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤控制电缆


WDZN-KYJY22 交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤控制电缆
