电缆:电线电缆上面的颜色是什么意思 ?

发表时间:2021-01-28 浏览次数:360

大家都知道电缆里的几根电线颜色不一样。这些颜色是干什么用的?让我告诉你电缆上的颜色是什么意思。

电缆表皮设计颜色以及电缆导线外皮颜色的规定

国家标准:黄、绿、红、蓝代表a.b.c.n

当电路被导体的颜色标记时

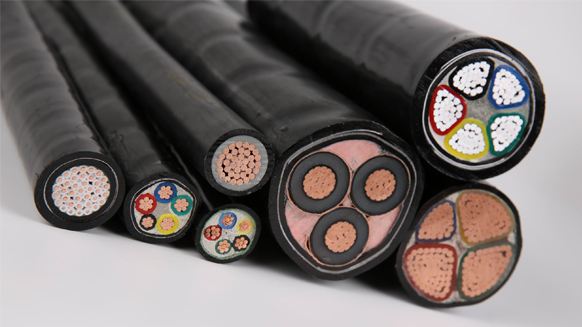

timg (2).jpg

1.1黑色:装置和设备的内部接线。

1.2 brown: 直流系统电路的正极。

1.3红色:三相回路,c相。

半导体通过三极管的收集工作电极;

半导体二极管、整流二极管或晶闸管的阴极。

1.4 黄色:三相电路的 A 相;

半导体三极管的基极;

晶闸管和双向晶闸管的控制电极。

1.5绿色: 三相系统电路的 b 相。

1.6蓝色:DC电路负极;

半导体通过三极管的发射极;

半导体通过二极管、整流电路二极管或可控硅管的阳极。

1.7 浅蓝色:三相电路的零线或中性线;

直流电路的接地中线。

1.8白色:三端双向晶闸管开关主电极;

无特定颜色的半导体显示电路。

1.9黄绿色(每种颜色约15 mm宽,100 mm相间);安全接地线。

1. 10 红色和黑色进行平行:与双芯导体或绞线相连的交流系统电路。

2根据线路选择导线颜色时

2.1 交流三相电路的

A相:黄色;

B相:绿色;

C相:红色;

零线或中性线,浅蓝色;

安全地线:黄色和绿色。

2.2交流系统电路由两芯导体或双绞线组成: 红色和黑色并联。

2.3直流电路的

正极:棕色;

负极:蓝色;

接地中线:淡蓝色。

2.4半导体电路半导体三极管

集电极:红色;

基极: 黄色;

发射极:蓝色。

半导体通过二极管和整流电路二极管

阳极:蓝色;

阴极:红色。

可控硅管的

阳极:蓝色;

控制极:黄色;

阴极:红色。

双向可控硅管的

控制极:黄色;

主电极:白色。

2.5一般建议整厂设备内部接线:黑色

半导体电路:白色;

如果出现混淆情况,则允许使用指定颜色(如橙色、紫色、灰色、绿色、蓝色、玫瑰红等)。

2.6标记颜色时,如果一根导线上可以标记两种或两种以上的颜色,则颜色应根据电路的具体情况和电路中要表达的含义来确定。
